3. สัญลักษณ์มาตรฐานของผังงาน

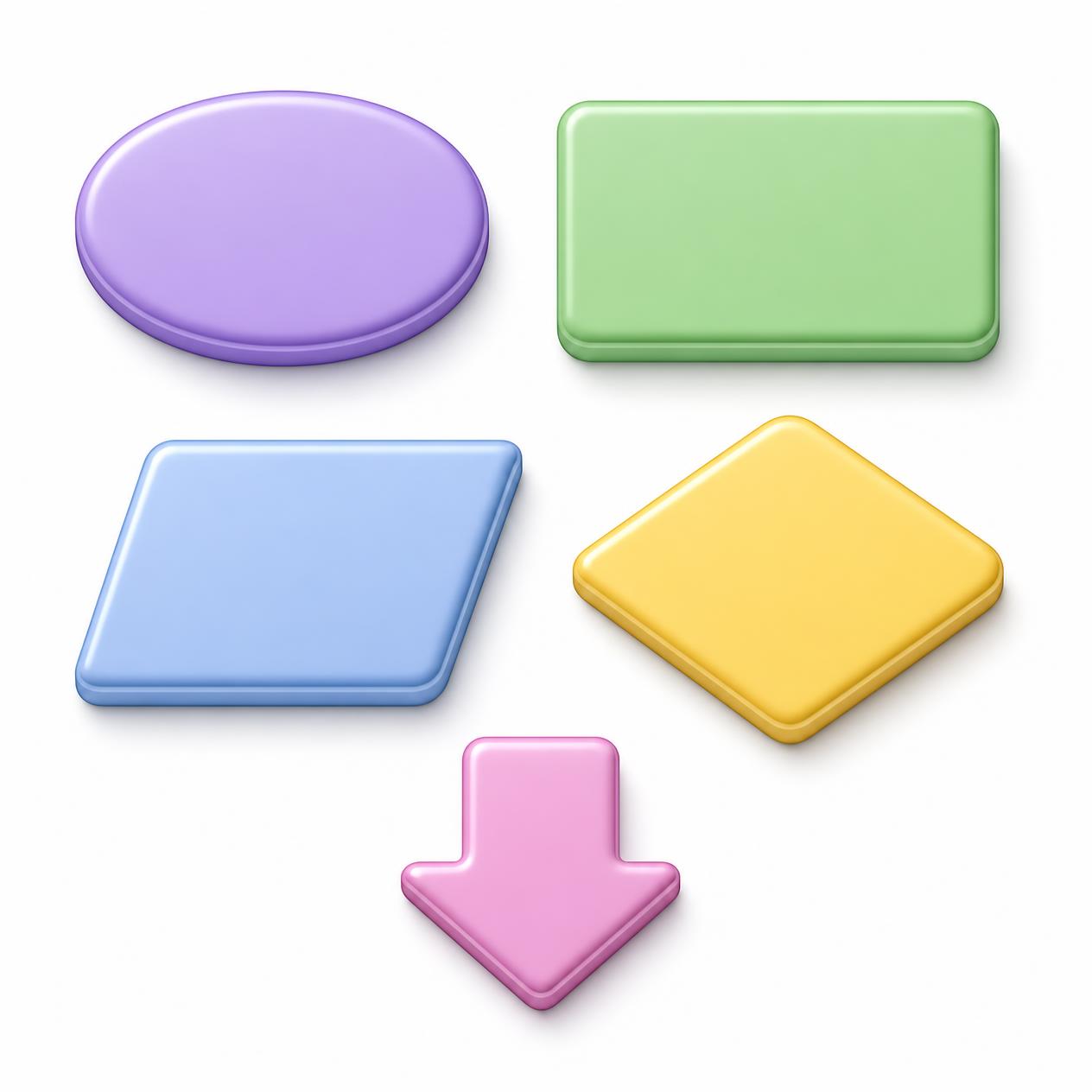

การเขียนผังงานจะต้องใช้สัญลักษณ์มาตรฐานที่กำหนดโดยสถาบัน ANSI (American National Standards Institute) เพื่อให้สื่อสารได้ตรงกันทั่วโลก โดยสัญลักษณ์ที่นักเรียน ม.1 ควรรู้จัก มีดังนี้:
- วงรี (Terminal): ใช้สำหรับระบุ จุดเริ่มต้น และ จุดสิ้นสุด ของผังงาน
- สี่เหลี่ยมผืนผ้า (Process): ใช้สำหรับการ ประมวลผล การคำนวณ หรือการกำหนดค่าต่างๆ
- สี่เหลี่ยมด้านขนาน (Input/Output): ใช้สำหรับการ รับข้อมูลเข้า หรือ แสดงผลข้อมูลออก (แบบไม่ระบุอุปกรณ์)
- สี่เหลี่ยมข้าวหลามตัด (Decision): ใช้สำหรับการ ตัดสินใจ หรือตรวจสอบเงื่อนไข (จะมีลูกศรออกจากสัญลักษณ์นี้ 2 ทางเสมอ คือ ใช่ กับ ไม่ใช่)
- ลูกศร (Direction/Flow line): ใช้บอก ทิศทาง การทำงานของโปรแกรม จากขั้นตอนหนึ่งไปอีกขั้นตอนหนึ่ง
